恒压电机刷握|恒压电机刷架

电机是工业生产的核心，大型电动机的发展是在二十世纪，我国只不过几十年。电机的发展与用于电机的各种材料的发展是分不开的，除了磁性材料外，其主要的是绝缘材料刷握，还有导线材料，机械结构用的钢材，电刷材料及刷握等,这些材料的好坏都是直接决定了电机的质量。电机之所以有巨大的发展是由于在整个国民经济中起着巨大的作用，可称为电气化的核心。

本实用新型属于一种电机部件，具体地系一种直流电机的恒压刷握。

我国的工业大批引进的_技术设备，经几十年的运转早已技术陈旧和设备老化，设备是生产力的重要组成部分，设备一旦发生故障，将导致企业生产活动的终止和破坏。因此，设备的改造和更新换代，是企业发展的必由之路。

设备的管理人员_关心电机的运转特性。电机是电能与机械能之间转化的机器，必然有机械结构，电刷和刷握是电机内输电的机械机构。力的传递与电磁的感应和电的传输是_不可分割的，由于容量的增大，这些问题的重要性和复杂性也愈大，关系到安全运行，除了一般的机械零件问题之外，电机还有它_的零件设计问题。电刷刷握是电机中电路的重要组成部分，电刷不但要导电性能好还要耐冲击，电流分配均匀，换向性能好，成膜能力强运行稳定，在满足于上述条件的同时刷子在刷盒内_随动性好，旋转电机电刷的输电功能是随动的，有良好的动态滑动接触才能稳定的运转，刷握对电刷的支撑与配合是至关重要的，电刷在握内_满足于如下条件：活动自如，压力均衡稳定才能有良好的效果。刷握是支撑电刷输电运行的不可分割的重要元件。

由于生产节奏的加快，各种复杂的生产工况对其使用性能和质量提出了_的需求，直流电机以它良好的调速性能和_的特性备受人们的欢迎，一直是工业发展的原动力，刷握是直流电机中至关重要的元件，其形式结构，材料和质量牵连着电刷的使用性能。在现有的技术中大多数是直向刷握，其中部分的双斜刷握是钢丝弹簧，其压枝回转半径小，与刷盒匹配不当，受力方向不对称。压力公差大，维护麻烦故障率高，隐患多维护量大，给生产厂家造成了不应有的损失和昂贵的维修代价，尚需更新换代。

为了适应上述的需求，在大中型电机现有刷握的基础上进行优化和改进。研究设计了一种新型的大中型直流电机用的恒压力刷握，通过创新优化产品结构，提高适应性、稳定性、耐用性和可操作性，提高品种质量和技术含量。以替代进口和改造我国的旧设备，提高设备的运转率，加速刷握的更新换代，推动电机制造业和工业生产的发展.。

本实用新型的开发依据：

近年来发现轧钢电机中早期引进的可调式钢丝弹簧的双斜刷握，其故障 率普遍很高。这种刷握的技术和结构已陈旧过时，技术中的不足是钢丝弹簧盘绕在簧轴和支架上经压枝触压电刷。支架结构复杂摩擦系数大。另一方面是由于压枝回转半经小，受力方向不对称，使刷子受力不均磨损长短不齐，有的不调整弹簧安装不了电刷甚是麻烦，隐患多维护量大，弹力衰减，操作麻烦，维护频繁，故障率高，一经恶性循环将威胁整个作业系统。尚需更新换代。在现代化发展的速度上已经跟不上快节奏高速度的生产形势。下面是克服上述技术上的不足，新设计的一种实用新型刷握。

本实用新型的开发内容与适用特点：

本实用新型的开发目的是克服上述现有技术上的不足，提供一种改进的新型电机刷握。是由双斜的恒压刷握和两套恒压夹持器组合而成。

技术措施如下：

一、双斜恒压刷握：其中包括，双斜刷盒和两套恒压夹持器组合而成。

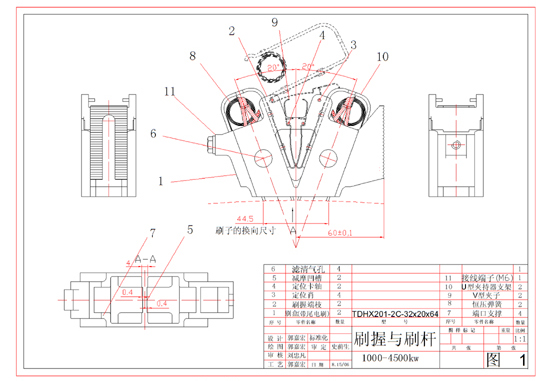

1、刷握的结构型式：是两只20°倾斜的刷盒对称用一横梁连接成一整体的双斜式恒压刷握。从横梁到下面20°+20°双斜倾角交点的三角区域内设置面对面的V型夹子夹持区。

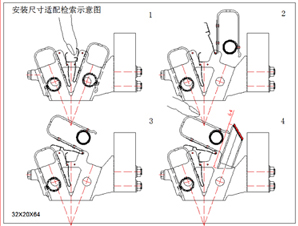

2、夹持区的配置：在双刷盒的_各设有两对对称的端枝以台高支撑和增加夹持器回转半经间的距离，以便于操作。在端枝_设有对称的两对短的定位肖（图 1.3），以支撑夹持器回转半经的定位。在三角区横梁中间还设有一对长的定位卡轴，以作夹子的安装定位，使每套夹子的卡槽卡在定位卡轴上，面对面对称安装于刷握上。
3、优化结构:在盒内面对面的两个中间段设一减摩凹槽（图1.5）。以减少摩擦面积。在刷盒的两个侧面的中间各设有一滤清汽孔，既减轻重量通透散热又滤除摩擦掉的碳粉，可降低摩擦系数。在刷盒伸出端口的前后缘各设有两个端口支撑，以增加强度预防端口受热变形。

二、恒压夹持器是由三个单元元件组合而成：
1、恒弹力弹簧采用钢卷弹簧，其优点是钢卷弹簧不需支架支撑、没有结构性的摩擦，弹力面宽弹力均恒稳定。
2、采用薄板带半硬不锈钢做成V型夹子，在夹子的后叶中部两侧设有开口以通过短的定位肖，以便随时拆卸更换。
3、采用弹簧带钢做成U型支架，其钢性强坚固耐用。
4、三件组合：

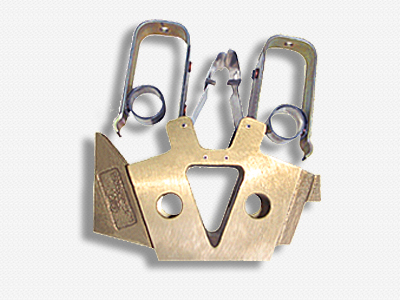

U型夹持器支架以倒U型的形式与V型夹子的后半叶铆接成一体，恒力弹簧铆接于U型支架的另一端，组合成一完整的UV恒弹力夹持器。两套UV恒弹力夹持器面对面对称安装于刷握的定位卡轴上，组成一完整的双斜恒压电机刷握。

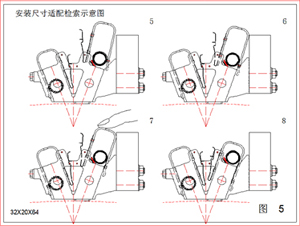

操作时当压簧触压到刷握刷尾时用手一推U型支架V型夹子即可夹在定位卡轴上。拆卸时只需一只手指头一压一抠V型夹子的上抠手，夹持器即刻弹出。好装好拆操作非常方便。由于夹持器采取了支架结构随刷盒的角度安装，能跟随电刷施压并_的保持在电刷的中心，使刷子受力均衡稳定随动性好。可提高在复杂工况中的适应性，稳定性，耐用性和可操作性。
上述的实用新型设计精细措施得当、型式_、结构合理，优化了产品结构，提高了适应性，稳定性，耐用性和可操作性。类型_酷似蝴蝶精妙绝伦，简称——蝶型双斜恒压电机刷握。

三、引用旋转电机技术标准：

GB755—81.旋转电机基本技术要求。 JB5779. 电机用刷握尺寸。
GB3076.金属簿板（带）拉伸试验方法。 JB/T2361. 恒压刷握。

四、本实用新型电机刷握型号：是由刷盒与夹持器型号组合而成。

型号：刷握型号TDHX201—1C—32×20×64/UV01—17.6
名称 刷盒型号 夹持器型号
实名缩略型号：TDHX2（01）： 蝶型双斜恒压电机刷握
01：同结构型式的刷盒序列号

五、刷握型号的标注：

例01型：TDHX201—2C—32×20×64/UV01—17.6
TD：T:特种、D：蝶型、
H：恒压力
X：型式X:斜刷盒
2：刷盒孔数 2、双孔
01：同结构型式的刷盒顺序
2：刷握横向恒力弹簧数目
C：刷盒材料代号C:铸铅黄铜ZCuZn40Pb2
32×20×64：用电刷规格（m）
UV：夹持器结构:U型夹持器支架V型夹子
01：种夹持器序号
17.6：弹簧弹力（N）

适用范围：

本实用新型在刷握的系列产品中有_的实用技术优势,适用于一般工业直流电动机，特别适用于可逆直流电动机，也可供冶金行业和电动机制造厂商选用，可替代进口和改造在线的陈旧设备。

经济效益和社会效益：

本实用新型优化了产品结构，提高了适应性，稳定性，耐用性和可操作性。结构简单不易变形，操作方便，压力均恒经久耐用效果好，设计精细、型式_、结构合理、_技术性强，在刷握的系列产品中具有_的实用技术优势。可替代进口和改造在线中的陈旧设备，适应于我国当前工业设备的装备需要和电动机制造厂商的选用。提高品种质量和技术含量。由于采用了上述的技术，可降低故障率，提高运转率。延长电机的使用寿命5—8年，大中型直流电动机年可节省修复费用5—8 万元，降低电机的故障率50%，降低劳力和检修费用30%，在工业生产中可产生可观的效益。提高刷握质量，降低消耗和成本，应用于_的工业生产中每年可创造经济效益近亿元。
